•產品描述:U2269是高度集成的電流模式PWM控制IC，針對低于80W范圍的高性能，低待機功率和經濟高效的離線flyblack轉換器應用進行了優化。正常工作時的PWM開關頻率外部可編程到窄范圍。在空載或輕載條件下，IC工作在擴展的“突發模式”，以盡量減少開關損耗。從而實現了更低的待機功率和更高的轉換效率。VDD低啟動電流和低工作電流有助于U2269可靠的電源啟動設計。因此，可以在啟動電路中使用大值電阻，以最小化待機功率。U2269提供完整的保護覆蓋范圍，具有自動自恢復功能，包括周期性限流(OCP)，過溫保護(OTP)，VDD過電壓箝位和欠壓鎖定(UV LO)。柵極輸出箝位到最大18V以保護功率MOSFET。
•主要特點:專有頻率變換技術，提高EMI性能。外部可編程PWM開關頻率。電流感測輸入的前沿消隱。內部同步坡度補償。擴展突發模式控制，提高效率和最小備用電源設計。低VDD啟動電流和低工作電流。門箝位輸出最大電壓18V。逐周期限流，內置自適應電流峰值調節。開機軟啟動，可編程CV和CC調節。電壓欠鎖滯(UVLO)，OVP,OCP,OLP，箝位VDD。
•典型應用:數碼相機充電器、電源適配器、機頂盒電源、開架SMPS、電池充電器

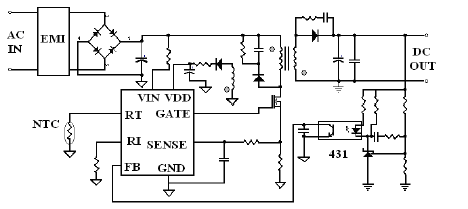

•典型應用電路:
