•產品描述:U8122EC 是一款高性能、低成本的原邊控制功率開關，內置高壓功率三極管，可提供高精度恒壓和恒流輸出性能，尤其適合于小功率離線式充電器應用。U8122EC 可以工作無異音，同時可保證優異的動態性能。利用集成的線損補償功能，可獲得高性能的恒壓輸出表現。U8122EC 集成有多種保護功能： 如 VDD 欠壓保護(UVLO) 、VDD 過壓保護 (OVP)、逐周期限流 保護 (OCP) 、 短 路 保 護 (FB SLP) 、 輸 出 過 壓 保 護(FBOVP)、過熱保護 (OTP) 和 VDD 箝位等。U8122EC 還集成有電源系統單點失效保護，在FB上拉電阻開路、 FB 下拉電阻開路、 FB 下拉電阻短路、輸出二極管或者 SR 開路、輸出二極管或者SR短路、變壓器繞組短路、RCS 開路等故障條件下均能實現保護。
•主要特點:集成800V高壓功率三極管；谷底開通、原邊控制、系統效率高；多模式原邊控制方式；l優異的動態響應；l 集成動態三極管驅動電路；優化的EMI性能；工作無異音；恒流、恒壓調整率小于±5%；超低待機功耗<50mW,OUT:5V2A；線損補償功能；集成完備的保護功能:輸出短路保護(FB SLP)、輸出過壓保護功能(FBOVP)、逐周期限流保護(OCP)、過熱保護(OTP)、VDD過壓、欠壓和箝位保護。
•典型應用:手機充電器、AC/DC 電源適配器

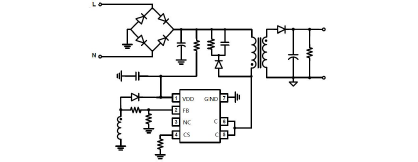

•典型應用電路
